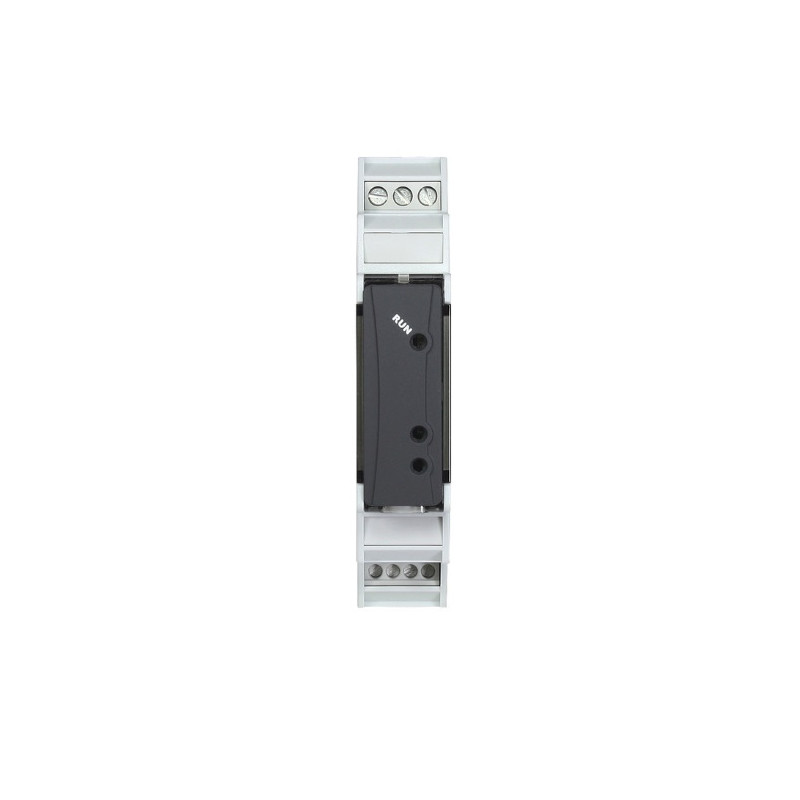

2000.35.016 Convertitore TC RTD 4 20MA 1M DIN Versione TC RTD isolata

Convertitore TC-RTD 4...20MA 1M DIN Versione TC/RTD isolata.

Cod. ART. 2000.35.016

Il trasmettitore di temperatura trasforma un segnale acquisito attraverso sonde PT100, PT1000 o Ni100 con collegamento a 2, 3 e 4 fili o da Termocoppia in un segnale normalizzato in corrente per loop 4..20 mA (tecnologia 2 fili). Le caratteristiche di questi convertitori prevedono un elevata precisione sulla scala di lettura con conversione della misura a 16 bit e la possibilità di riscalare l'uscita 4..20mA rispetto all'ingresso. Versione con isolamento galvanico.

Programmazione semplice e veloce

La procedura di programmazione utilizza la funzione RFid (NFC) con apposito programmatore che permette di effettuare tutti i settaggi e le eventuali tarature in modo rapido e senza alimentare e collegare il convertitore. Una APP per cellulari o dispositivi Android dotati di apposita antenna NFC espande la possibilità di programmazione, modifica e visualizzazione dati direttamente sul campo e in mobilità.

2,8K Word di memoria non volatile (buffer circolare) sono riservati per una funzione di data-logging con tempo di campionamento impostabile dall'utente.

Caratteristiche generali

Contenitore: DIN43880, 1 modulo montato su barra din

Uscita corrente: 4..20 mA Loop Power (2 fili), range 6-32 V DC

Connessione:Morsetti a vite

Condizioni ambientali: -40+85 °C, Umidità 30..90 RH% (senza condensa)

Materiale Contenitore: policarbonato V0; Frontale: silicone V0

Peso:Circa. 30 g

Configurazione:Programmabile con RFid (NFC)

Dati tecnici:Ingresso analogico selezionabile

PT100 (2/3/4 fili), Ni100, TC K-S-R-J-T-N-B-E, 0..20 mA, 4..20 mA, 0..10V, 0..4000?

Ingresso digitale:Bottone per funzioni regolazione

isolamento:Isolamento galvanico ingresso/uscita

Risoluzione in uscita:1µA

Uscita guasto:selezionabile tra 21,5 mA o 3,8 mA

protezione uscita corrente:30 mA circa

Reiezione:50-60 Hz

Tempo di campionamento/risposta:300ms / 600 ms circa

Resistenza cavi: Max 20O

Coefficiente di temperatura:< 100 ppm

Il trasmettitore di segnale da guida DIN trasforma un segnale acquisito attraverso   sonde PT100, Ni100 (con collegamento a 2, 3 e 4 fili), termocoppie o da segnali   normalizzati (0/4..20mA, 0..10V) in un segnale normalizzato di corrente 4..20 mA   (2 fili power loop). Le caratteristiche di questi convertitori prevedono un’elevata   precisione sulla scala di lettura con conversione della misura a 16 bit e la possibilità   di scalare l'uscita analogica 4..20 mA in funzione all'ingresso impostato. L’ingresso   RTD/TC è isolato galvanicamente a 2500 V dall’uscita analogica, questo garantisce   un cablaggio più sicuro in ambiente disturbato o nel caso di potenziali elettrici   differenti nello stesso impianto.
